矩形软管

结构与用途 矩形金属软管采用全金属结构,该产品符合JB/GQ058285企业联合标准,适应于各类金属切屑机床及切割机床防止高热铁屑对您供电、水汽线路的损伤保护劳动   .
产品详细

矩形软管1矩形软管4
矩形软管2矩形软管3
结构与用途
    矩形软管采用全金属结构,该产品符合JB/GQ058285企业联合标准,适应于各类金属切屑机床及切割机床防止高热铁屑对您供电、水汽线路的损伤保护劳动   。 选形
1.注明规格与型号如下所示:

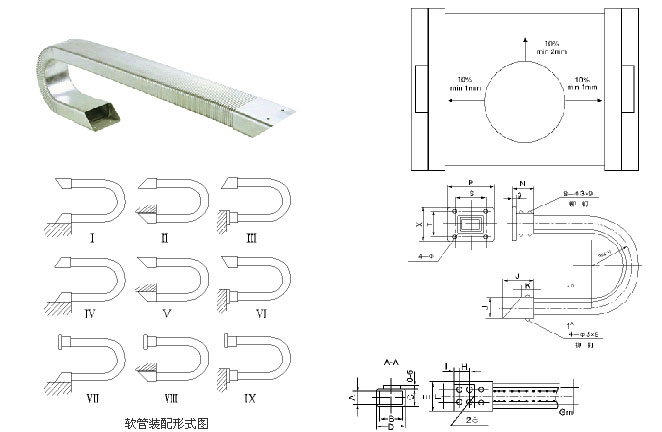

A×B×L-装配形式L-软管长度包括联接器装配形见软管装配形式图Ⅰ~Ⅸ
2.特殊接头形式:a-c
例:25×50×1200-Ⅰ、25×50×1200-AB-Ⅲ


矩形软管5
矩形软管6

接头尺寸及规格参数表
A×B C D E F G H L J K N P S X T F R 轴向拉力
(kg)
重量
(kg/m)
2030 25 35 38 18 25 10 23 45 20 40 75 60 55 38 5.5 60 35 1.3
2550 30 55 58 30 35 10 33 60 25 50 90 75 60 45 5.5 90 40 1.75
3560 40 65 69 40 45 10 44 70 30 50 100 80 70 52 5.5 100 50 2.1
3873 43 78 82 50 55 10 47 75 35 50 105 85 82 62 6.5 110 60 2.36
4080 45 85 89 50 65 20 49 90 40 55 120 100 90 68 8.5 120 70 2.5
52102 57 107 113 65 80 20 63 105 45 60 140 120 100 80 8.5 140 75 2.85
60120 68 128 131 90 90 20 71 135 45 70 170 146 110 84 9 180 80 3.15
60130 68 138 141 95 100 20 71 140 50 75 180 150 120 90 9 180 80 3.25
72162 86 180 184 120 120 20 82 150 60 80 210 180 130 100 9 210 80 4.5
